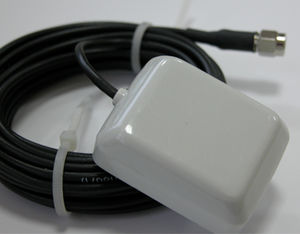

Официальное фото
B102
Сущность:

антенный модуль

Назначение:

прием сигналов в диапазонах L1 GPS и L1 GLONASS

Разработчик:

КБ НАВИС

Производитель:

КБ НАВИС

Модификации:

00, 01, 02, 03 - отличаются длиной кабеля и типом ВЧ разъемов

Энергопотребление
Масса и габариты
Размеры

47 х 36 х 15.5 мм

Масса

90 г

Чувствительность и время старта
Заявленная точность
Антенный модуль
Антенный элемент

патч

Коэфф. усиления антенны

3 дБ

Питание антенного модуля

от 2,7 до 5,5 В, до 25 мА

Коэф. усиления МШУ

26 дБ

Коэф. шума МШУ

2.2 дБ

Выходной импеданс

50 Ом

КСВН выхода

не более 2

Интерфейс

кабель 3-5 м, SMA или TNC-разъем

Фронтенд
Аналого-цифровое преобразование
Быстрый поиск
Коррелятор
Оценки информативных параметров
Навигационная задача
