Измерение АЧХ фронтенда Advantex

Незаконченная версия

Состав измерительного стенда

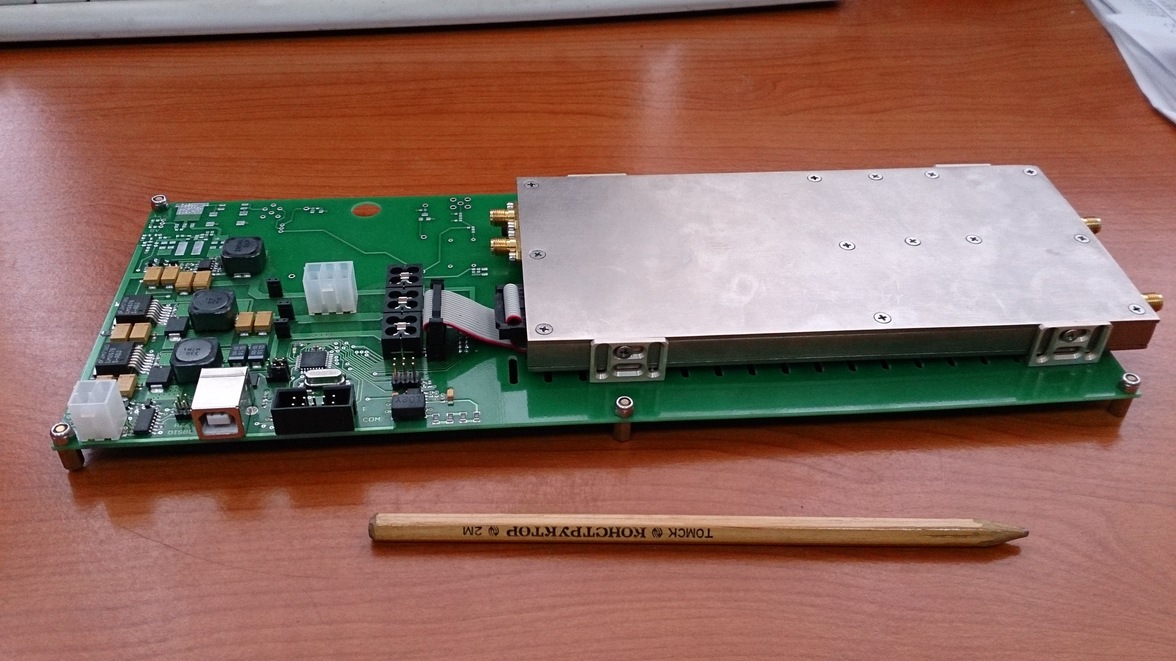

• Cам фронтенд Advantex
• Анализатор цепей ZVA8 с опцией K4 для измерения устройств с преобразованием частоты
• Генератор SMBV
• МШУ ZRL 2400LN+
• Смеситель ZFM-11-S+

Схема измерения выглядит следующим образом:

Ошибка создания миниатюры: convert: unable to open image `/app/images/c/cf/22072013__Advantex_1.png': No such file or directory @ error/blob.c/OpenBlob/2641.
convert: no images defined `/tmp/transform_3c4ed3d15122-1.png' @ error/convert.c/ConvertImageCommand/3044.

Рисунок 1. Схема установки

В софте фронтенда указываются соответствующие настройки (мощность сигнала на входе, желаемая мощность на смесителе, частота сигнала).

Измерения с опцией K4

Частота гетеродина 1555 МГц, мощность сигнала на входе фронтенда -40 дБм, желаемая мощность на смесителе -10 дБм (указывается в софте в дБ как Pmod).

МШУ на входе отсутствует

Включен ФНЧ 100 МГц.
На левой половине рисунка приведен случай верхней настройки гетеродина, на правой - нижней.

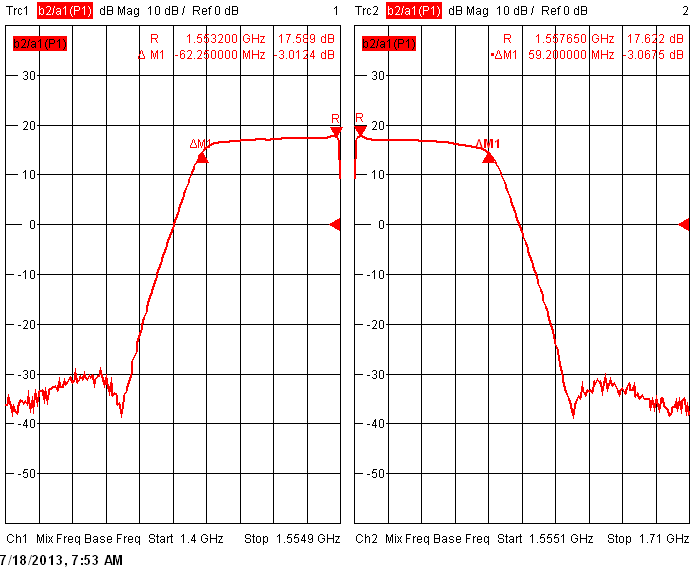

Рисунок 2. АЧХ с фильтром 100 МГц, МШУ отсутствует

Включен ФНЧ 15 МГц.
На левой половине рисунка приведен случай верхней настройки гетеродина, на правой - нижней.

Рисунок 3. АЧХ с фильтром 15 МГц, МШУ отсутствует

МШУ на входе включен

Коэффициент усиления МШУ ~ 30 дБ. Измерения проведены без внесения каких – либо изменений в исходные настройки софта фронтенда. Фильтр 100 МГц.
Частота гетеродина 1.3997 ГГц. Настройка гетеродина нижняя. Частота сигнала 1.4 – 1.6 ГГц. Т.е. все настроено как на рисунке 1.

Рисунок 4. АЧХ с фильтром 100 МГц, МШУ включен

Полка покрупнее:

Рисунок 5. Полка крупнее

Рисунок 6. Полка еще крупнее

Измерения без опции K4

Для измерения без опции K4 повысим частоту сигнала на выходе фронтенда при помощи внешнего смесителя. (Хотя опция нужна, она позволяет подавать с порта 3 опорный сигнал)
Схема измерений:

Ошибка создания миниатюры: convert: unable to open image `/app/images/6/68/22072013__Advantex_2.png': No such file or directory @ error/blob.c/OpenBlob/2641.
convert: no images defined `/tmp/transform_70b93cef92db-1.png' @ error/convert.c/ConvertImageCommand/3044.

Рисунок 7. Схема измерения АЧХ без опции K4

Частота гетеродина 1.399 ГГц. Настройка гетеродина нижняя. Частота сигнала 1.4 – 1.6 ГГц.

Рисунок 8. АЧХ без опции K4

Как ожидалось, коэффициент усиления упадет, т.к. смеситель вносит свои потери. Однако, я ожидал падения на 10 дБ по сравнению с рисунком 4, а получилось 20 дБ.
