Методика проведения автоматических испытаний чувствительности навигационных модулей

Материал из SRNS
Перейти к: навигация, поиск

Методика проведения автоматических испытаний чувствительности навигационных модулей

Содержание

Общие положения

Объектом исследования является навигационный модуль, предметом - чувствительность данного модуля в режиме слежения. Задача - провести большое число экспериментов в автоматическом режиме по близкой к уже имеющейся методике.
Алгоритм эксперимента:
После включения генератора, приемника, каждые 30 секунд мощность сигнала уменьшается на шаг. Если в течение 5 секунд приемник перестает выдавать 3D решение - считается, что произошел срыв выдачи решения. При этом текущая мощность сигнала записывается и помечается как мощность срыва. Приемник перезагружается, уровень сигнала сбрасывается на начальное значение. Эксперимент повторяется вновь.

Оборудование

  • Набор классов и скрипт эксперимента, доступный там же
  • Генератор сигналов SMBV100A
  • Анализатор спектра FSV
  • Аттенюатор 15-20 дБ
  • МШУ
  • Навигационный модуль
  • Компьютер с Matlab и интерфейсным ПО навигационного модуля
  • Соединительные кабели

Шаг 1

Так как скрипт считывает мощность сигнала с генератора (параметр Level), нужно измерить при помощи анализатора спектра мощность сигнала и определить, на сколько дБ она отличается от показания Level генератора. В дальнейшем эксперименте анализатор спектра не участвует.

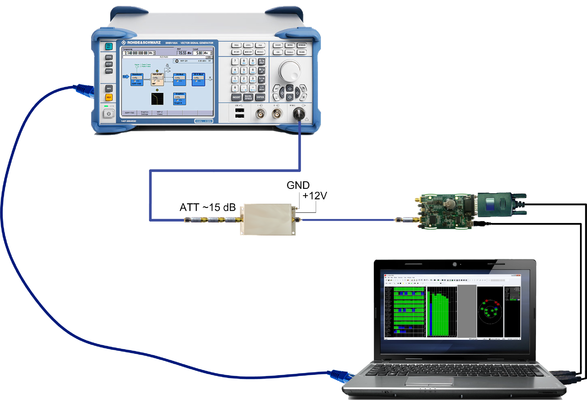

Рисунок 1. Схема установки

Шаг 2

Собрать схему установки (см рис. 1). Включить модуль, запустить интерфейсное ПО. Один из портов оставить для визуального контроля через ПО, другой - закрыть.

Шаг 3

Запустить Matlab, открыть скрипт эксперимента (Sensivity.m). В методе SerialConfig указать закрытый ранее порт, задать IP адрес генератора в методе SetConnection, запустить скрипт. Визуально проконтролировать запуск генератора, наличие спутников в решении, изменение уровня мощности сигнала. Если все нормально - можно оставлять установку на неопределенное время.

Шаг 4

Обработка результата. Время одного эксперимента при текущем шаге изменения мощности примерно 10 минут. Результаты эксперимента записываются в виде "массива массивов" [P 1/0], где P - мощность сигнала дБм, 1 записывается, если на данной мощности модуль нормально выдавал решение, 0 записывается в случае срыва решения при мощности P. Из полученного массива нужно вычесть поправку, измеренную в шаге 1, ослабление аттенюатора, а также примерно 6 или 8 дБ, т.к. в массиве записана мощность 4х или 6ти спутников.

Апробация методики

По методике проведена серия из 347 экспериментов.
